涂裝烘干設備之直通式烘干室和橋式烘干室的差異性

簡介

        涂裝是現代的產品制造工藝中的一個重要環節。所謂涂裝即指對金屬和非金屬表面覆蓋保護層或裝飾層。防銹、防蝕涂裝質量是產品全面質量的重要方面之一。在產品涂裝完成之后，需要進行烘干處理。所以，噴漆后的工件一般需要涂裝烘干設備進行烘干。

        涂裝烘干設備是指在涂裝生產線中，用于對噴涂后的工件進行加熱干燥、固化涂層的一類專用設備。其主要作用是加速涂料溶劑揮發及交聯反應，使涂層達到規定的硬度、光澤和附著強度。涂裝烘干設備的性能直接影響涂裝質量和生產效率。

涂裝烘干設備的作用

• 固化涂層：促使涂料完成物理干燥和化學交聯反應。
• 提高生產效率：縮短涂層固化周期，加快生產節拍。
• 改善涂層性能：提升漆膜的硬度、耐磨性、耐腐蝕性及外觀質量。
• 節能環保：現代烘干設備注重?zé)崮芑厥蘸蜏p少廢氣排放。

        直通式烘干室和橋式烘干室都屬于涂裝烘干設備，是工業涂裝生產線中常見的兩種結構形式，主要用來對噴涂后的工件進行加熱、干燥和固化涂層。它們的作用都是讓涂料在設定溫度下完成物理干燥與化學交聯，從而形成合格的漆膜性能。

什么是直通式烘干室

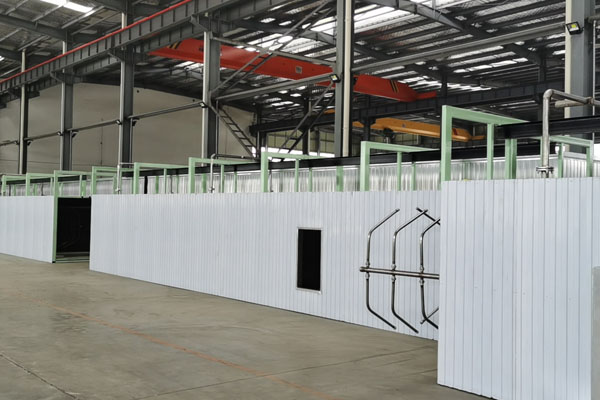

直通式烘干室是工業涂裝、干燥等生產線中常用的一種連續式熱風烘干設備，主要用于對懸掛或放置在輸送系統上的工件進行加熱固化、干燥或預熱處理等。直通式烘干室是應用對流傳熱的原理，以熱空氣為載體，通過對流的方式將熱量傳遞于工件使工件加熱，從而達到涂膜固化、水份烘干之目的。

直通式烘干室為工件提供持續、穩定的熱環境，使涂料完成固化，可與前道工序（如噴涂室）和后道工序（如冷卻段、質檢臺）無縫銜接成流水線。

結構與工作原理

• 結構：呈直線形通道，工件由入口輸送進入，沿輸送鏈或懸掛鏈直線運動至出口完成烘干。
• 熱源布置：熱風循環、電加熱、燃?xì)饧訜岬确绞骄稍趦?nèi)部布置，通過風機將熱風均勻吹向工件表面。
• 適用布局：一般布置在地面或單層廠房內，占用的水平空間較大，但結構直觀。

特點與優勢作用

• 工藝流程順暢：單向流動，易于實現自動化輸送；
• 產能高：適合大批量、流水線連續生產，生產效率高；
• 溫控精確：分區控溫可滿足不同階段的烘干需求；
• 維護方便：結構簡單，檢修空間充足。
• 高效固化：保證涂層在規定時間內達到硬度、光澤等指標；
• 節約人力：全線自動化運行，人工干預少；
• 占地面積明確：適合新建廠房或有足夠縱向空間的改造項目。

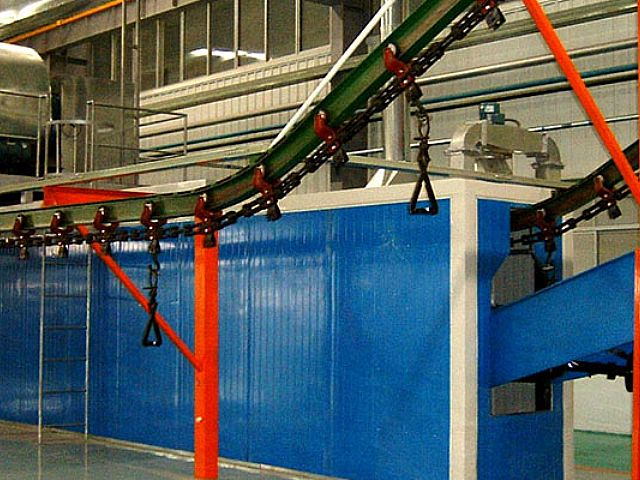

什么是橋式烘干室

橋式烘干室的功能是完成涂層的加熱固化，利用立體空間，避免占用地面通道和設備布局空間。

結構與工作原理

• 結構：烘干通道跨越車間通道或設備上方，呈“橋”狀架空布置。
• 輸送方式：工件懸掛或放置在輸送鏈上，從一端進入，經加熱區后從另一端離開。
• 熱源布置：同樣可采用熱風循環、電加熱、燃?xì)饧訜岬确绞剑瑹犸L(fēng)可在橋內循環并排出廢氣。

特點與作用優勢

• 節省地面空間：較適合地面已布置噴漆室、裝配線、物流通道的工廠；
• 便于產線規劃：可跨過障礙，連接不同工位的上下層或不同區域；
• 熱風分布均勻：因高度優勢，熱風循環路徑長，有利于溫度場均勻性；
• 空間利用率高：在有限車間內實現長流程烘干；
• 保護地面物流：不阻斷地面運輸通道，利于車間整體動線；
• 適應復雜布局：適合老廠改造或空間緊湊的涂裝車間。

直通式烘干室和橋式烘干室對比

項目	直通式烘干室	橋式烘干室
空間占用	占用地面長度空間	占用立體空間，跨越地面通道
布局適應性	適合新建或縱向空間充足的車間	適合空間受限、需跨通道或跨區的車間
投資成本	相對較低	略高（含橋架結構與承重設計）
維護便利性	檢修方便，空間開闊	需高空或橋上作業，維護稍復雜
生產效率	高，連續輸送	高，連續輸送
適用場景	汽車、家電、機械等大規模平面布局	老廠改造、多層廠房、物流密集車間

總之，直通式烘干室和橋式烘干室都是涂裝烘干設備的重要結構形式，功能上都能實現涂層的加熱固化，區別主要在于空間利用方式和布局適應性。
